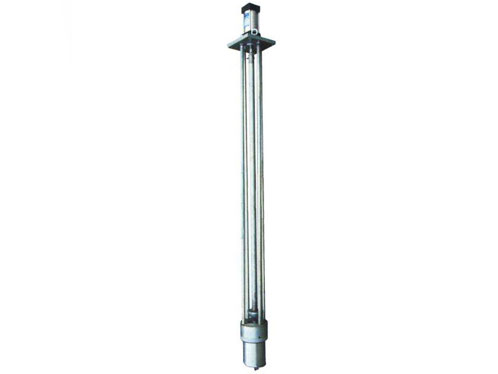

定量加料筒式定容下料器主要由筒體、鐘罩、連接桿、活塞、活塞軸、轉連接和氣缸等組成。
工作原理：使用時，上料：氣缸的活塞向上運動，鐘罩將筒體的下料口關閉，同時透氣活塞移動后進料口打開；下料：鐘罩下行下料口打開，透氣活塞下移進料口關閉。透氣活塞上下移動時，筒體上下腔室中的氣體可通過透氣活塞，透氣活塞可阻止下腔室的粉狀物進入上腔室。
優點：
1、采用帶有鋼絲網刷的活塞，帶刷活塞有較好的透氣性和密封性；
2、結構簡單，下料準確度高；
3、能保證下料器長期處于工作狀態。
有筒有刷定容下料器安裝于料箱中，當充料時，高壓空氣吹入料箱下部沸騰盤，排氣通過帆布吹動氧化鋁，使靜止的氧化鋁能順利流入下料器的定容腔。當下料時，氣缸下行推動透氣活塞下移，封住進料窗口，同時打開閥蓋，使氧化鋁落入槽中，這樣的往復工作，由鋼絲制成的透氣活塞，不斷與筒壁摩擦，當鋼刷一旦磨損，造成透氣活塞同筒壁有了間隙，如不進行及時更換，將使氧化鋁從縫隙上串至下料器上腔，下料器將卡死不能工作，況且透氣活塞因為透氣，即使活塞不磨損，當沸騰盤工作時，沸騰的氧化鋁也透過透氣活塞進入上腔造成氣缸不能很好工作，無筒無刷定容下料器則不存在以上的問題，兩種下料器的使用情況對比如下：
無刷定容下料器工作原理：無加料命令時，擺動氣缸處在初始位置，此時下料口密封，其進料口敞開，處于進料狀態，當槽控箱發出加料命令時，擺動氣缸選擇90度，帶動芯軸和上下蓋板旋轉同樣的位置，這時上蓋板蓋住了進料口，杜絕了料箱中的料順勢流入，并只允許定容室中的物料順著下料口的打開而卸出。無刷定容下料器的優點：
1.密封效果好，通過彈簧預緊，密封度可以達到100%.
2.進料時封存在料筒內的空氣能即使排出，定容準確，重復精確度，誤差不大于±1%。
3.采用新型的旋轉下料方式，通過擺動氣缸90°擺動下料，耗氣量是原來的1/5，節氣節能。
4.磨損后通過彈簧自動補償密封，使用壽命長，連續下料次數：≥700000times.
5.擺動氣缸運動部件完全與料箱內的AL203隔離，大大的減少了磨損，降低了維修維護成本。
6.采用雙密封分別調整結構，使下料器和料箱的上，下面密封更牢固、持久。
