定容下料器解決技術問題的技術方案

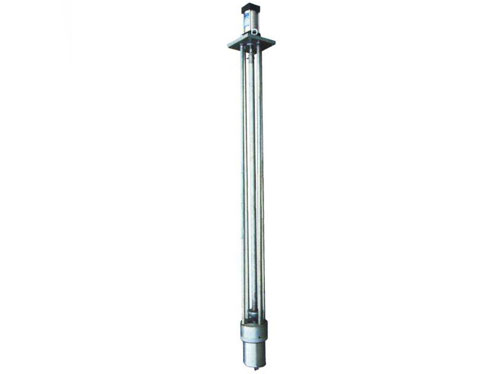

定容下料器的氣缸，包括垂直置的氣缸、氣缸活塞桿末端下方的連接管、連接管底部的下屬機構本體，通過氣缸連接法蘭連接到連接管，連接管通過固定安裝在底部饋線本體固定座上，底部饋線本體的連接頂部通過底部饋線固定座的中間通孔延伸到氣缸活塞桿底部。其特點是氣缸通過安裝板安裝在底部饋線本體上，安裝板兩側安裝固定機構，用于固定氣缸。如所述，支撐連桿的復位機構安裝在饋線本體固定座上方的連桿段上。
固定機構作為技術方案，包括安裝板側面對稱安裝的固定鉸鏈，固定軸與固定拉桿連接，固定桿末端與氣缸接觸。彈性墊安裝在固定板與氣缸之間的接觸面上。
作為優化的技術方案，所述定容下料器的固定桿和固定板由金屬材料制成。
作為技術方案，所述復位機構包括在固定座位上對稱設置的支撐塊和在連接桿上對稱安裝的固定塊。所述支撐塊和固定塊之間建立了彈性連接器。
作為技術方案描述的定容下料器的彈性連接器位復位彈簧。
通過這些技術方案，結果表明，與現有技術相比，本實用新型設計合理，將雙作用缸改為單作用缸，節省一半壓縮空氣，延長氣缸壽命，節省壓縮空氣，氣缸安裝維護方便，氣缸固定牢固。
